OLYM小记：Cryptool2插件开发

简介

在深圳奥联信息安全有限公司实习期间，开发Cryptool2插件的一些小记。

Cryptool2介绍

Cryptool2是一款开源软件，其内置了大量密码算法的“图形化编程”插件，通过不同输入/输出相连接，可极为直观地展现密码算法内部/密码应用中不同函数的调用流程。
其内置了极大量密码学算法插件(涵盖古典密码学的各种奇技淫巧，现代密码学中经典的对称加密、非对称加密、数字签名、哈希函数等)，同时用户也可自行开发插件并应用之。

由于其插件封装后的图形化流程设计非常生动形象，故其最大的用武之地之一即为新标准的教学与演示用途：

主要工作内容

根据GM/T 0018-2023：密码设备应用接口规范在Cryptool2中实现对应函数的插件，并基于新开发插件完成SM9密钥协商、加解密、签名与验证等的全流程demo。

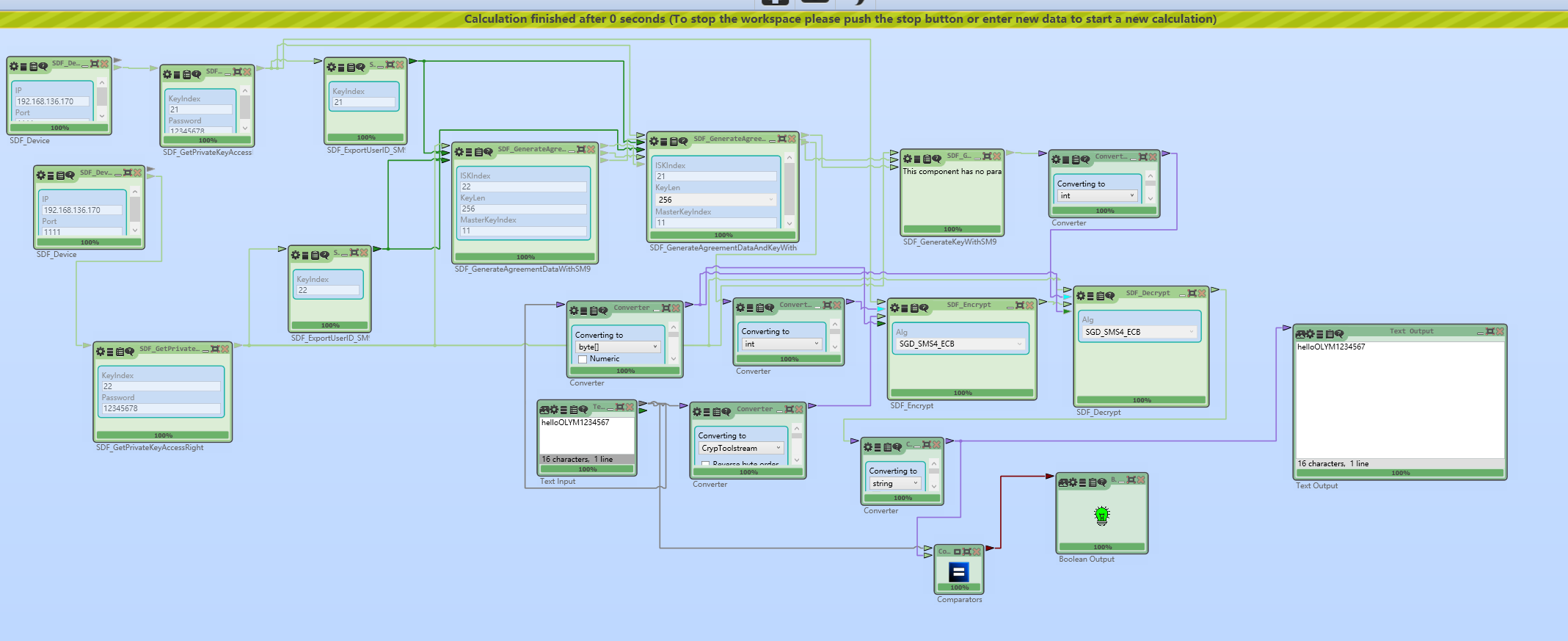

最终实现节选（SM9密钥协商）：

浅析

Cryptool2是.NET架构下的软件，其插件的“特性”都可以在C#代码中找到：

• 具有任意数目的输入/输出端接口供连接，数据类型可自定义

• 通过Settings可以接收外部输入“设置”型参数，支持多种选择方式（如文本框TextBox、复选框ComboBox等）

• 可以展示内部的运算流程（较高级）和计算进度

• 通过OnPropertyChanged可以让某个输入/输出参数发生变化时“知会”连接的关联端口，再发起一次计算

技术栈

• 密码学基础及应用知识（加解密、签名与验签、密钥协商、散列函数应用、国密算法等）

• 服务器密码机接口封装调用

• C++和C#语言程序设计、C#中调用C++函数的逻辑

• 基于Visual Studio 2022进行大型项目开发

部分技术详解

dll调用

DLL，全称Dynamic Link Library（动态链接库），表示程序在编译时只保留了某个“外部”函数的入口，运行时从另一个动态链接库文件(Win下的.dll，*ix下的.so)调用之。

如此做的优点包括但不限于：

• 允许跨语言调用（如C#调用C++代码）

• 减小主程序体积

• 通过DLL复用（多个线程/进程可以多次调用同一个DLL且互不冲突）来降低空间占用

• 拓展功能时不需要重新编译整个程序或变动既有基础架构

如在CrypTool2插件的开发中，每个插件的子项目的编译结果都是.dll，如此在新建/变更组件时不需要重新build整个项目，只需（重新）编译该项目对应的dll即可。

---

在密码学应用中，运行效率至上的原则决定了其底层密码算法最好用C/C++实现——故在编写好C++代码逻辑后，从C#中调用C++代码也就成了完成“夹心”的关键一步。

C#中通过DllImport属性声明可以发起一次对外部dll的调用，如：

[DllImport(dllname, EntryPoint = "SDF_GenerateAgreementDataWithSM9", CallingConvention = CallingConvention.Cdecl)]
public static extern int SDF_GenerateAgreementDataWithSM9(IntPtr hSessionHandle,uint uiMastKeyIndex,uint uiISKIndex,uint uiKeyBits,byte[] pRespID,uint uiRespIDLen,byte[] pSponsorID, uint uiSponsorIDLen,out SM9EncMasterPublicKey pPubKey,out SM9EncMasterPublicKey pSponsorTempPubKey,out IntPtr hAgreeHandle);

其中由于C#和C++堪称隔行如隔山明明都是++，为什么C++和C的差别还没这么抽象，因此调用中有诸多关键点：

• 首先数据类型必须一致（基本数据类型外，结构体等还需要MarshalAs和StructLayout等显式明确其内存排列方式，否则出错几近于必然事件）；

• 由于C++和C#对底层数据的处理方式不同（如C#中除不安全代码外没有“指针”的概念，与C++指针和引用泾渭分明相对），因此在传参时应当进行一些“翻译”。

如，根据GM/T 0018-2023，上述SDF_GenerateAgreementDataWithSM9函数的C语言原型如下：

int SDF_GenerateAgreementDataWithSM9(
HANDLE hSessionHandle,
ULONG uiMasterKeyIndex,
ULONG uiISKIndex,
ULONG uiKeyBits,
BYTE * pResponseID,
ULONG ulResponseIDLen,
BYTE * pSponsorID,
ULONG ulSponsorIDLen,
SM9EncMastPublicKey* pPublicKey,
SM9EncMastPublicKey* pSponsorTempPublicKey,
HANDLE * phAgreementHandle);

其中HANDLE是void*的typedef，BYTE为unsigned char，ULONG为unsigned long。

将之“翻译”为C#的extern函数声明时的注意点有几点：

• 基本类型（含指针，对应C#传奇般的IntPtr）可以直接传参；

• 带有指针/引用性质的传参时，需留意其功能上的属性为输入还是输出量。解法有三种：ref，对应C/C++的一阶指针/引用（输入/输出）；out，用于输出变量（从C#的角度看可以内联变量声明，C/C++中依然是使用指针/引用传参）；做数组“提升一维”，形如C#的int[]对应C++的int*。

使用out进行传参时部分场景下容易出现运行错误，原因不明；其或与out内联变量的内存初始化时机有关（尽管out的“函数内初始化”更应偏向语义约束，栈内存应在进入函数前就已经分配完成），故使用int[1]类似的传参方式依然最为稳妥。

如存在C++函数：

int nihao(const int* read,int* write);

对应C#的外部调用方式可以形如：

[DllImport(dllname, EntryPoint = "nihao", CallingConvention = CallingConvention.Cdecl)]
public static extern int nihao(ref int read,int[] write);

调用时，由于C#要求关键字“二次确认”（即调用时、声明时需要同时声明关键字out/ref等），故上下文可能形如：

public void func()
{
    int init = 0;
    int[] buf = new int[1];

    nihao(ref init,buf);
}

Property相关

输入/输出数据方面，只需要在类中声明一个Property并明确其属性，期望的数据类型即为Property自身的类型，get和set方法均为默认值。

如这段代码：

[PropertyInfo(Direction.InputData,"SessionHandle","会话句柄",true)]
public IntPtr SessionHandle
{
    get;
    set;
}

效果形如：

PropertyInfo

其中最后一个参数仅在性质为Direction.InputData时有效，表示该输入是否为必须值（若未输入则该插件不运行，否则以缺省值运行）。

这些Property在管理上的另一个显著特征为：改变其值后，应当调用OnPropertyChanged函数来“告知”与之相连的模块此Property更新了数值，达成宏观上“流水线”般工作的效果：

if (iRet == XCipherEngine.SDR_OK)
{
    Result = true; //Result is `public bool` property
    OnPropertyChanged("Result");
}

Settings同样也采用Property的方式表述，其和输入/输出数据的差分只在于set函数和私有变量的“另行”设置。参考：

private uint iskIndex = 0;

[TaskPane("ISKIndex","私钥索引",null,1,false,ControlType.TextBox)]
public uint ISKIndex
{
    get => iskIndex;
    set
    {
        if (value != iskIndex)
        {
            iskIndex = value;
            OnPropertyChanged("ISKIndex");
        }
    }
}

其动机依然在于关键的OnPropertyChanged——识别新的设置项是否与以往的不同，若然，则触发新一轮计算。
显然这种get和原变量分离的方法也可用于其它逻辑的封装，如：

#region Private Variables
private uint opt = 0;
private readonly uint[] keyLen_map = { 256 };

#endregion

#region TaskPane Settings

[TaskPane("KeyLen", "输出密钥长度", null, 1, false, ControlType.ComboBox,new string[] {"256"})]
public uint KeyLen
{
    get => keyLen_map[opt];
    set
    {
        if (value != opt)
        {
            opt = value;
            OnPropertyChanged("KeyLen");
        }
    }
}
